Il T-90 (nome industriale Objekt 188) è un MBT (Main Battle Tank) sviluppato dalla Uralvagonzavod e basato sul progetto del T-72.
Il T-90 è stato il carroarmato più moderno in dotazione all’Esercito Russo fino al 2015 : il posto di MBT sarà occupato dall’Armata T-14 nel corso dei prossimi anni.
L’esportazione del T-90 è iniziata nel 1996 con la versione T-90S (T-90C in cirillico; la S nella denominazione dei carri russi inidica la versione da esportazione) e tuttora rimane la versione piu aggiornata di questo carroarmato.

t-90 mbt tank carroarmato russia

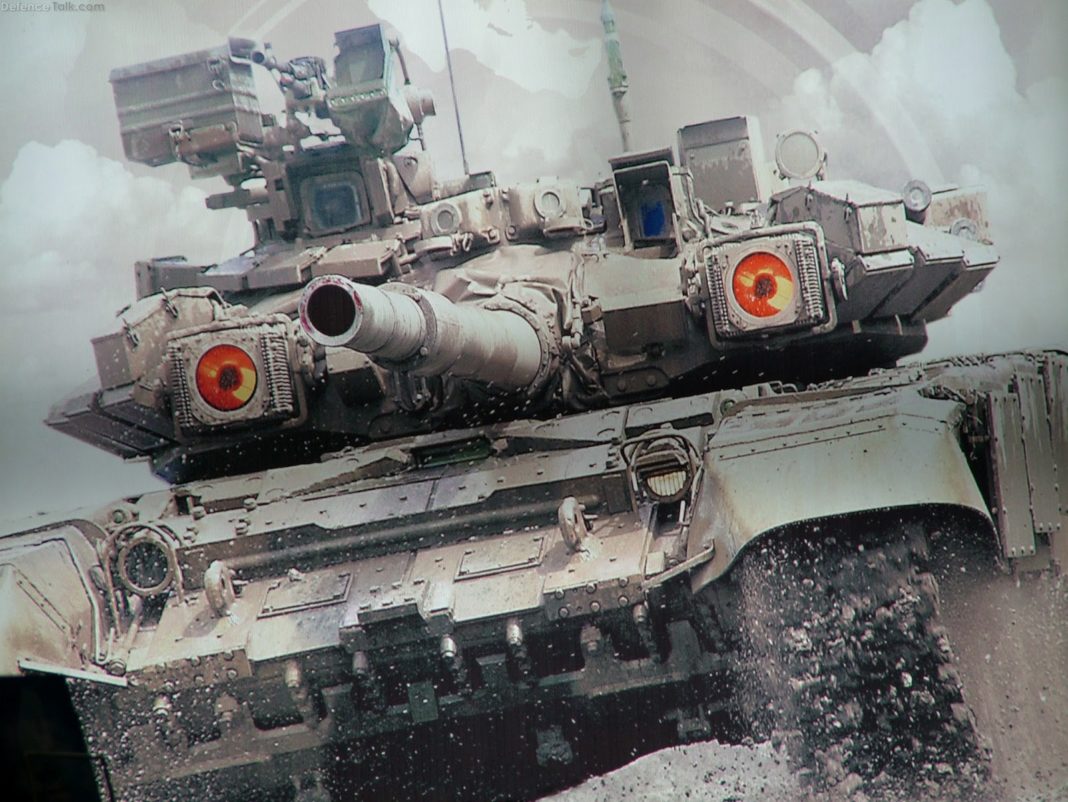

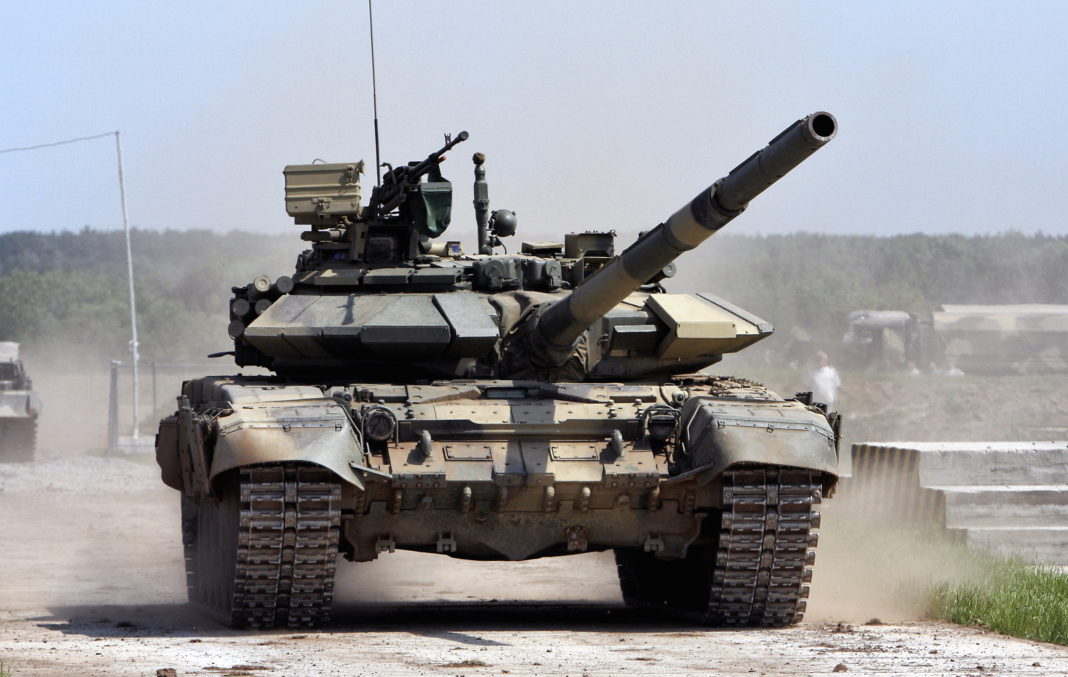

Carroarmato T-90S MBT

Varianti del T-90

  • T-90A: versione per l’Esercito Russo compresa di tutti i dispositivi opto-elettronici e di difesa reattiva. La denominazione “A” nei carri russi indica in genere la prima versione sviluppata del carroarmato. E’ armato con un cannone 2A46-5 da 125mm, un PKT coassiale (posizionato affianco al cannone) da 7.62mm e una mitragliatrice contraerea Utjos NSVT da 12.7mm. A differenza delle versioni S, il T-90A è equipaggiato con lo Shtora-1.
t-90a mbt tank carroarmato

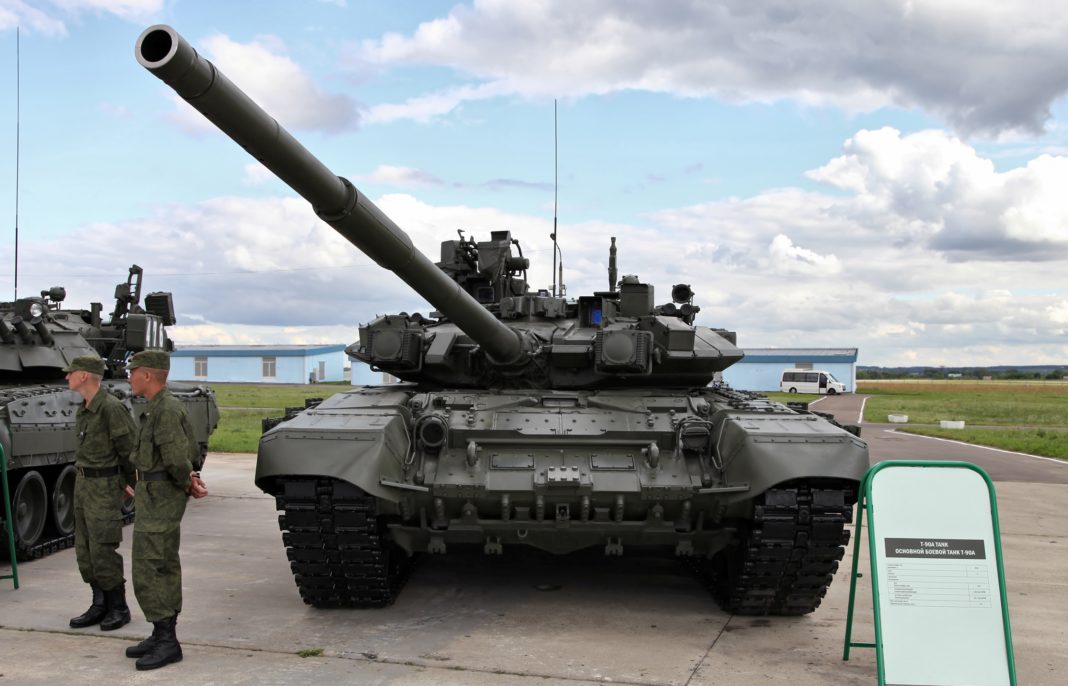

T-90A durante una esposizione.
  •  T-90K: versione del T-90 Posto Comando munita di antenne e dispositivi radio aggiuntivi. La denominazione “K” dei carri russi designa tutti i mezzi adibiti per ruoli di posto comando. La radio equipaggiata sul T-90K è la R-163-50K che permette di comunicare ad una distanza massima di 50km. Da fermo, il T-90K può essere munito di un antenna da 11 metri per comunicare ad una distanza di 350km.
t-90k mbt posto comando mbt tank carroarmato
T-90K Versione Posto Comando

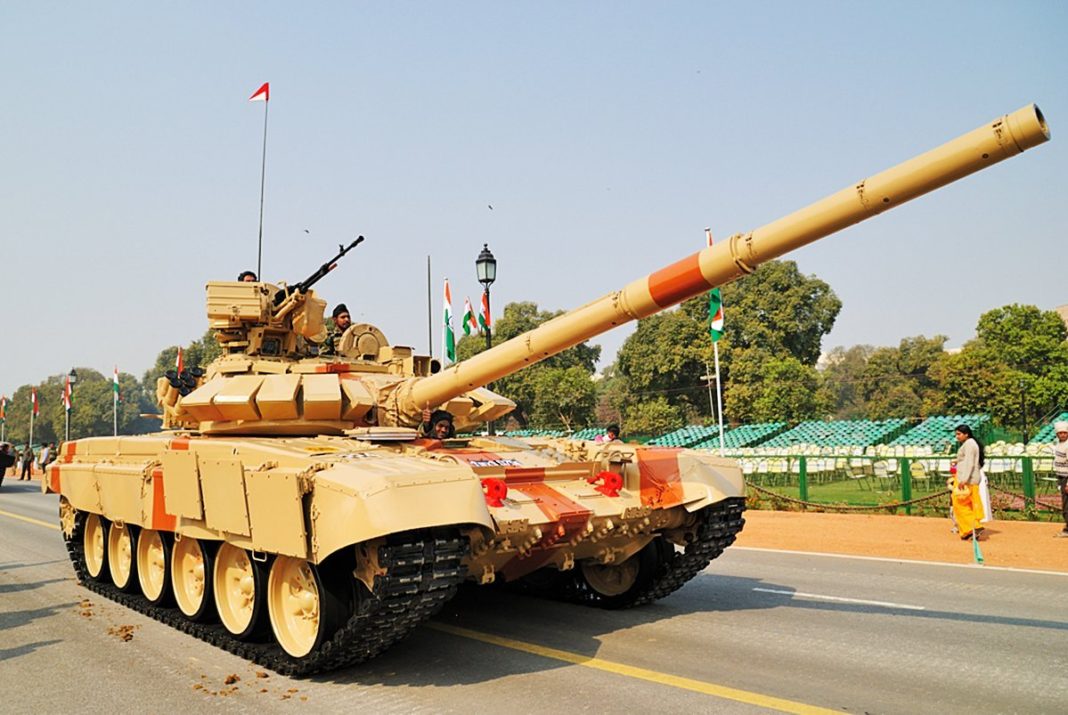

  •  T-90S aka T-90C: versione per esportazione (la S/C sta per esportazione), non munita della protezione elettronica Shtora-1. Per T-90S Bhisma si intende un T-90 prodotto su licenza dall’India.
t-90s mbt tank carroarmato esportazione export india
T-90S Indiano
  • T-90SK: versione da esportazione del T-90K.
Bhishma T-90 S/SK Tank carroarmato india mbt

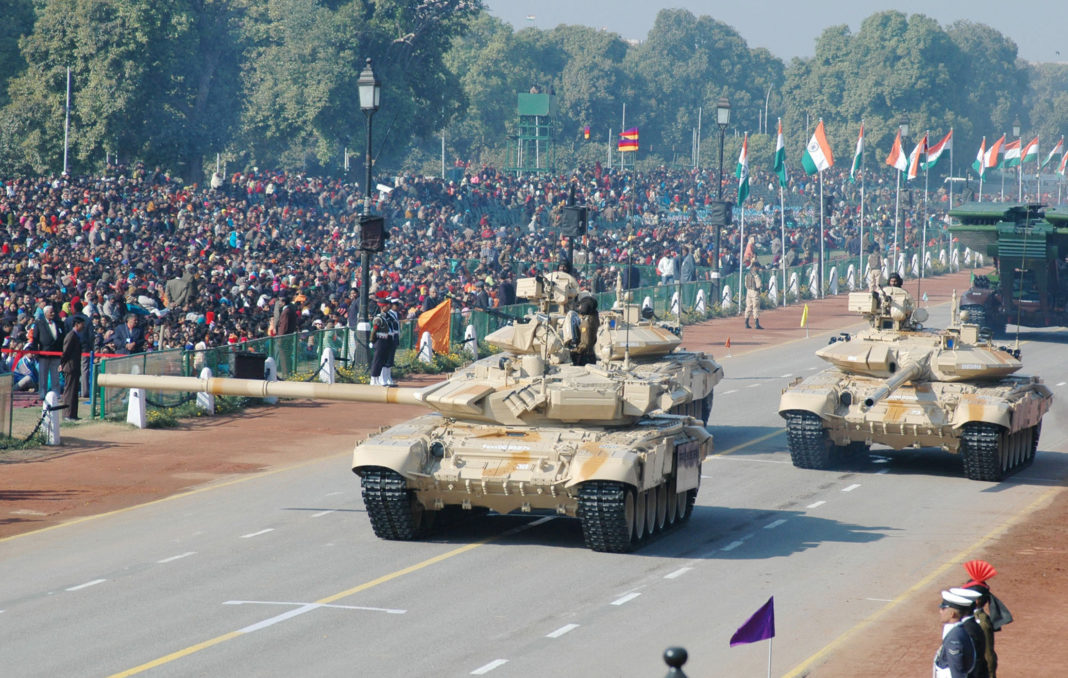

T-90 SK Bhisma e 2x T-90S durante una sfilata in India

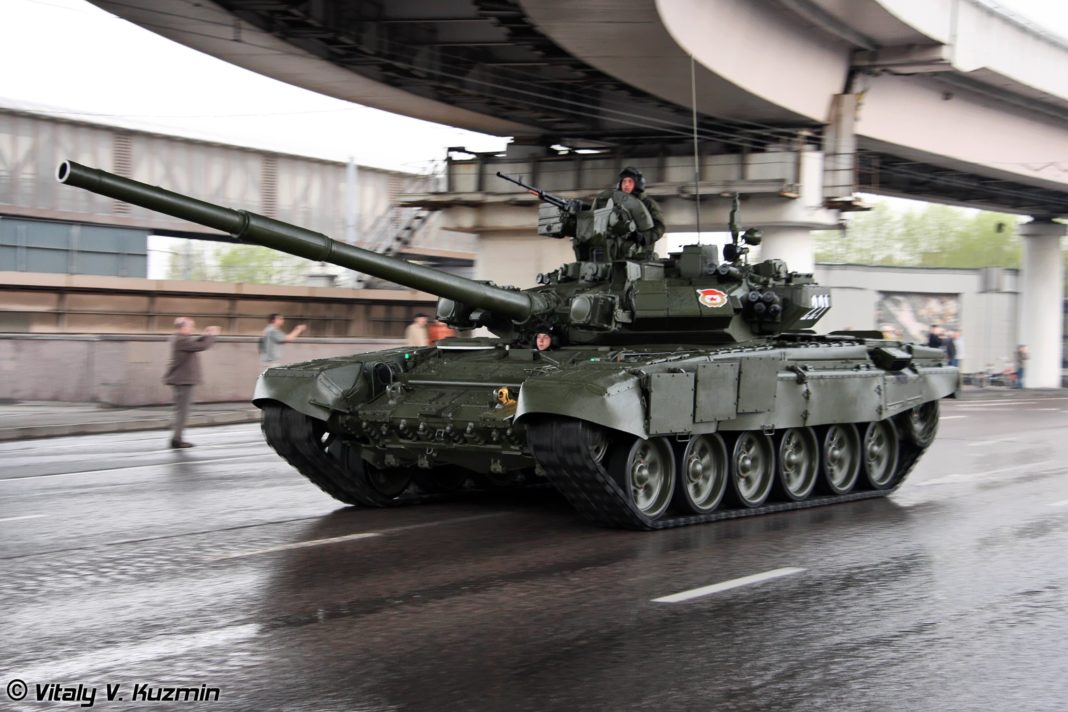

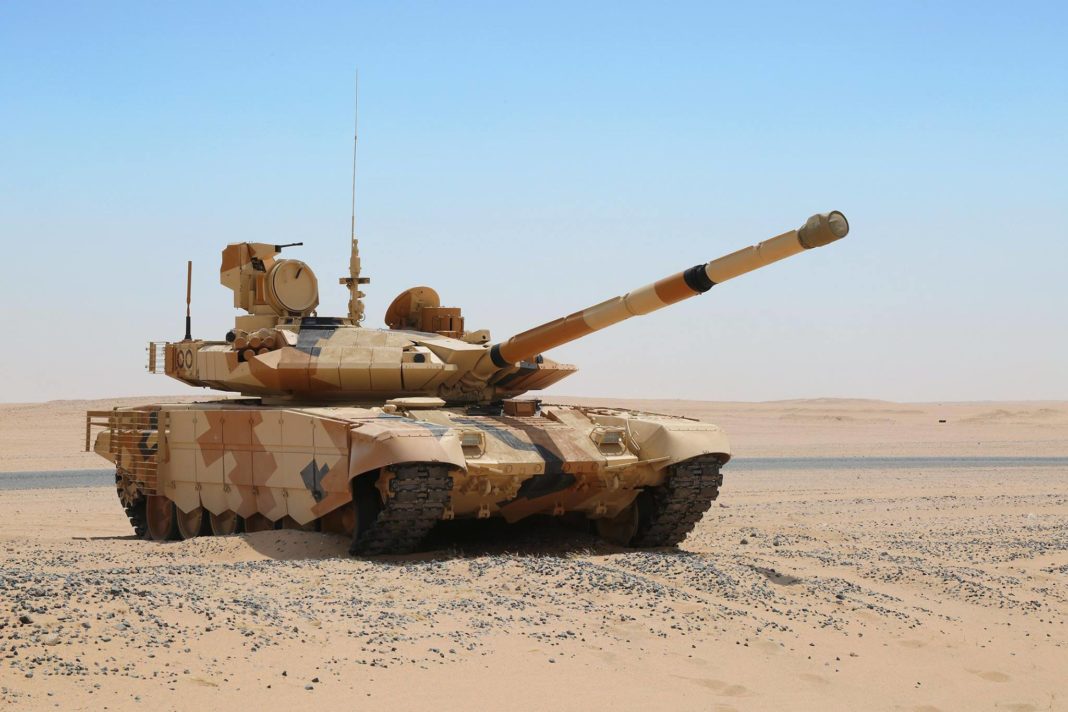

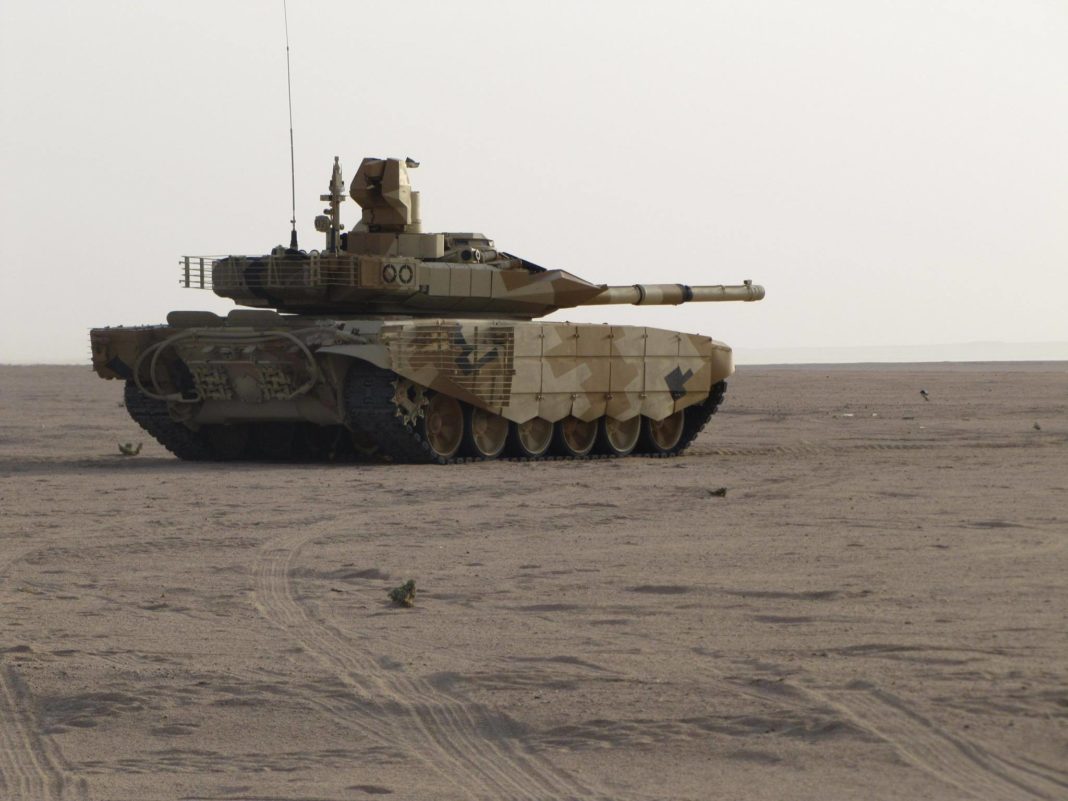

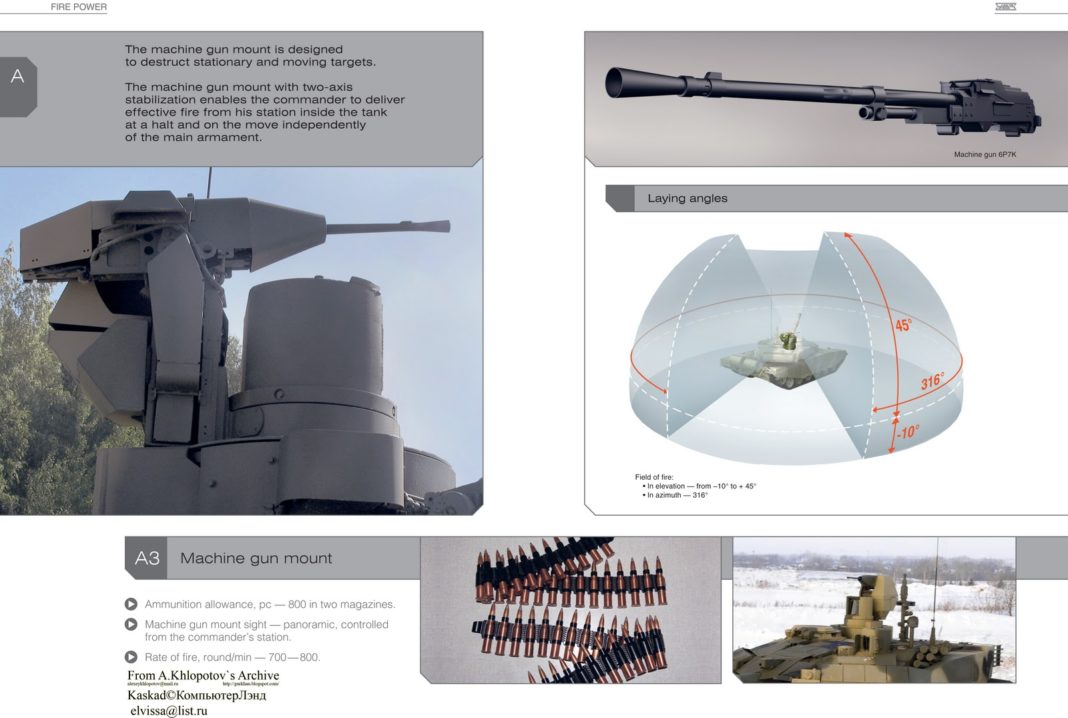

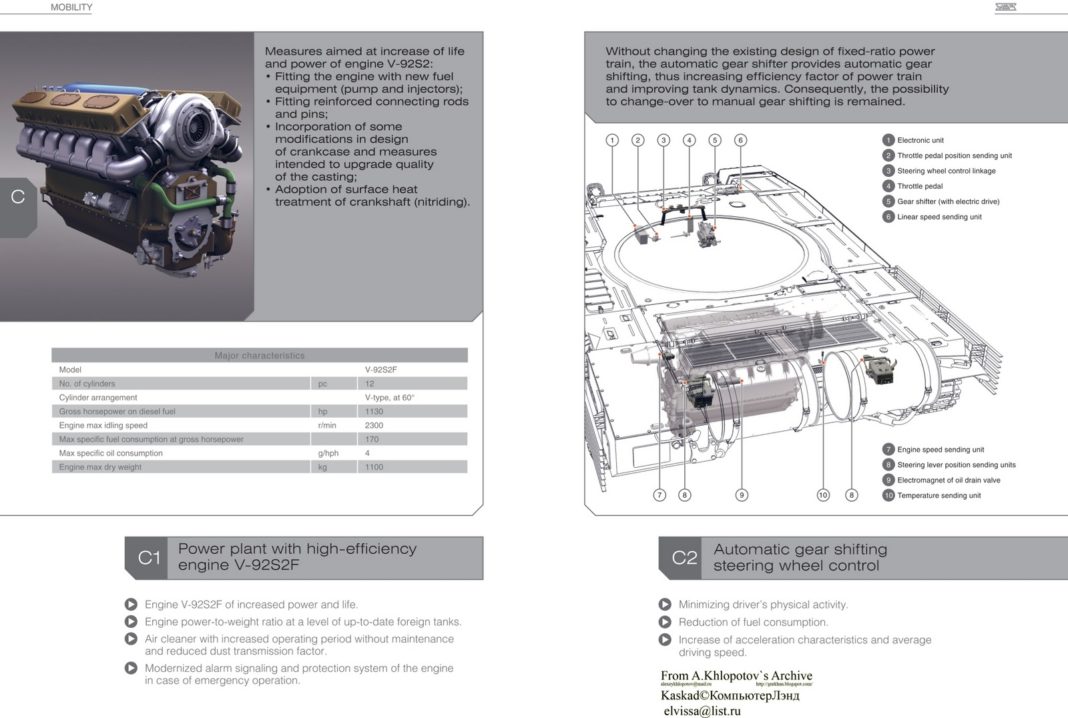

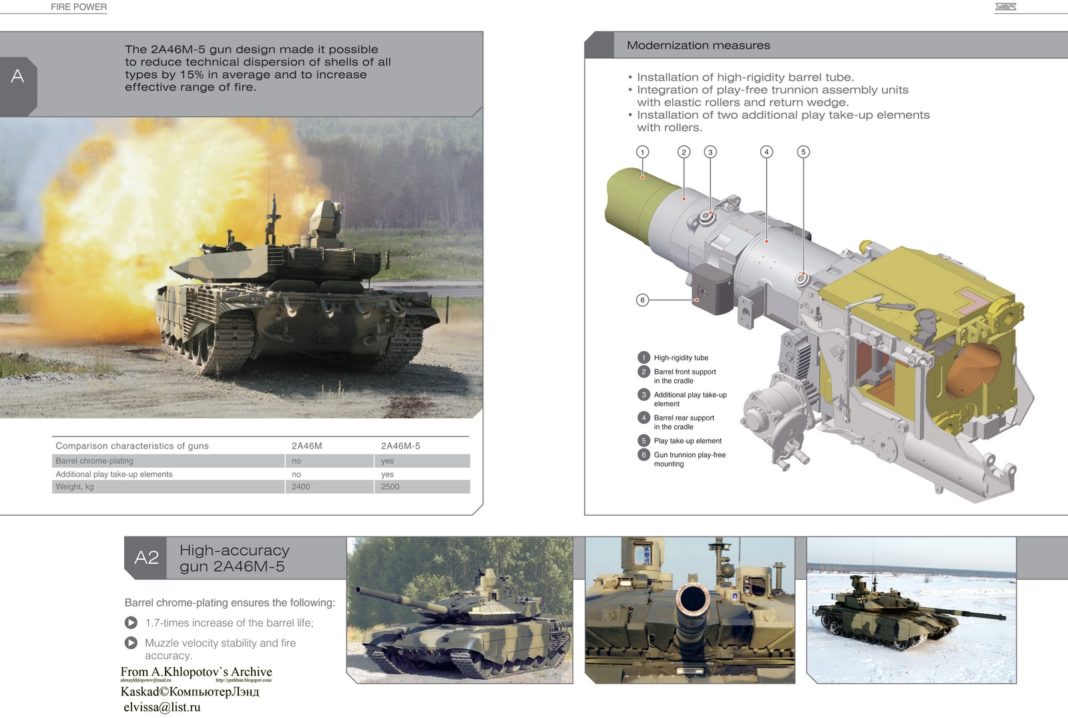

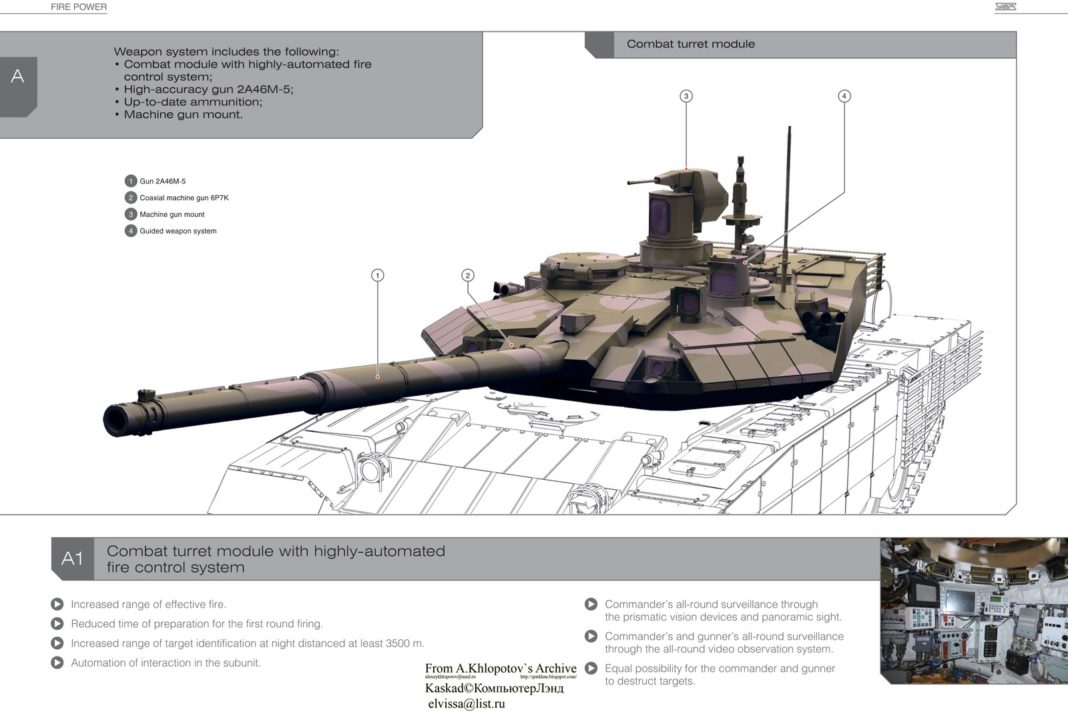

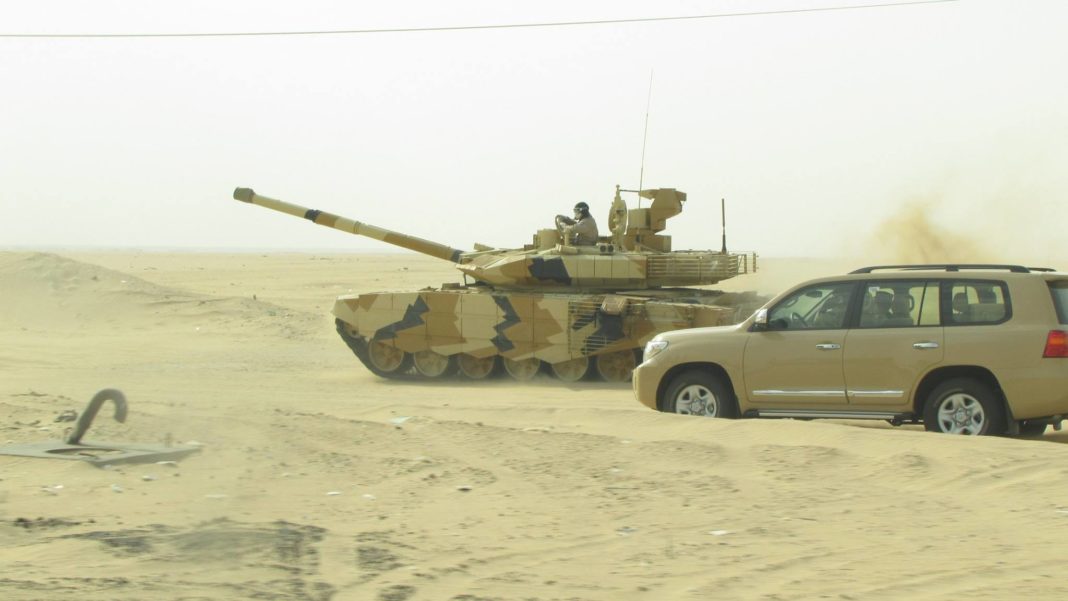

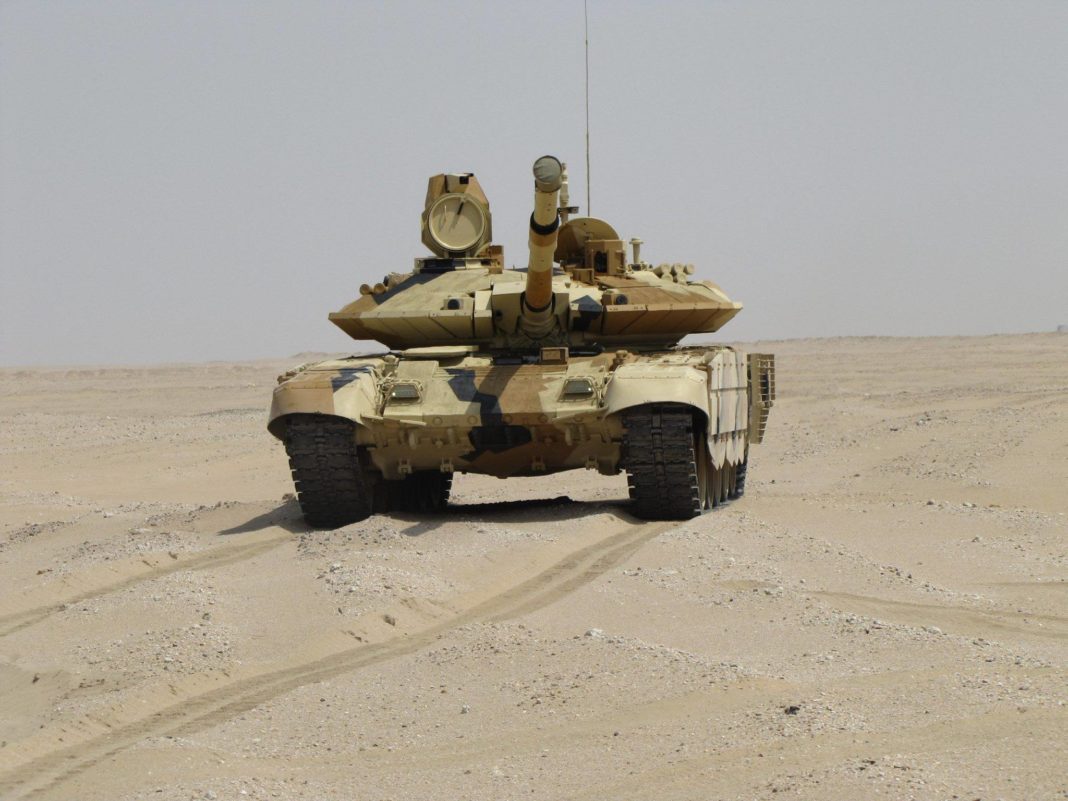

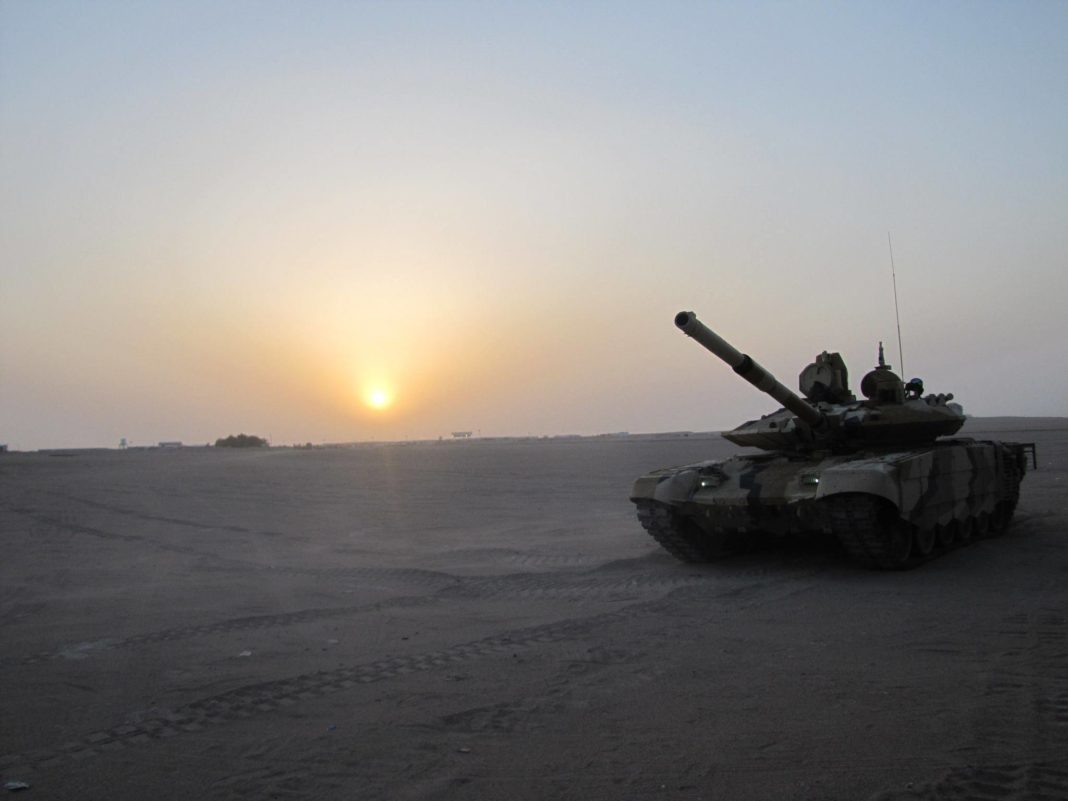

  •  T-90 AM/MS “Tagil”: ultima e più aggiornata versione del T-90: mostrato per la prima volta al Russian Expo Arms del 2011, questo MBT prende il nome della località in cui si è tenuta questa mostra, esattamente Nizhny Tagil. Il T-90 AM è caratterizzato da numerose componenti migliorate tra cui sospensioni, protezione, potenza di fuoco e mobilità. Può inoltre essere munito di un sistema di aria condizionata per l’equipaggio e un generatore diesel ausiliario che produce un minimo di 7kW di potenza elettrica. Il T-90 AM monta un cannone da 125mm 2A46M-5, introdotto nel 2005 e in uso sui più moderni T-90 (2A46M-2 fu usato nel 1992 per le prime versioni del T-90); altri armamenti sono la mitraglatrice contraerea 6P7K controllata remotamente e 6 scaricatori per fumogeni postai su entrambi i lati della torretta. Come i predecessori, anche il T90AM presenta corazzature reattive ERA e nel caso della torretta RELIKT ERA. Può inoltre essere equipaggiato un sistema di protezione PKUZ-1A NBC (Nuclear Biological Chemical); il motore diesel è un V-92S2F che produce una potenza massima di 1130 hp.
t-90ms t-90am tagil tank mbt carroarmato russia

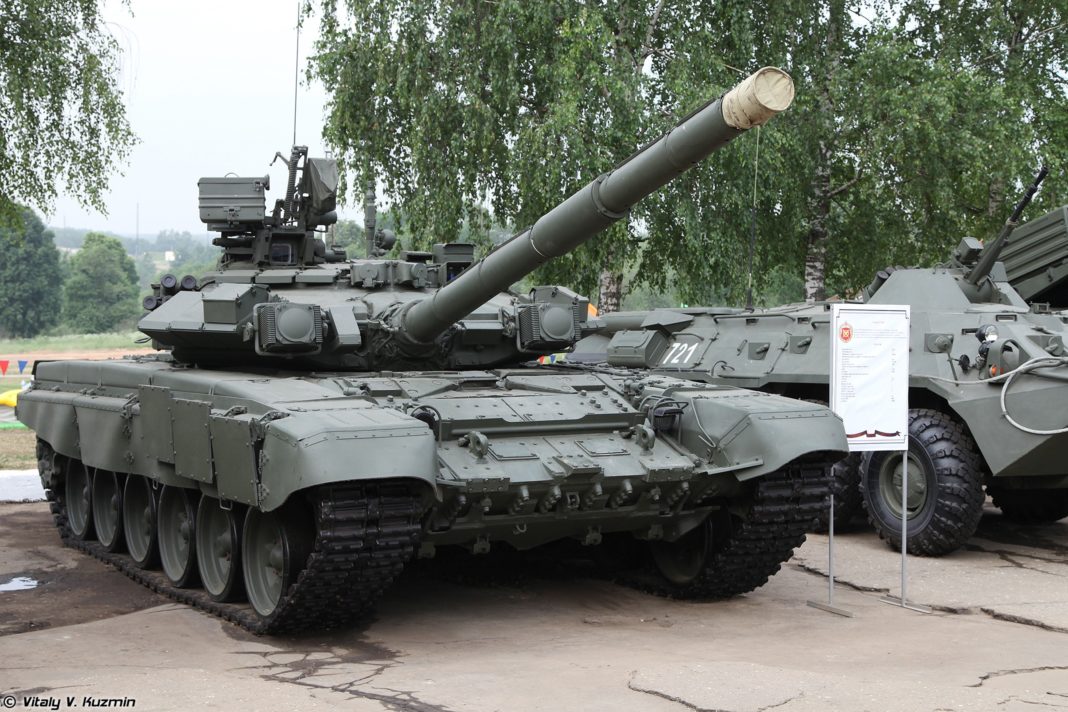

T-90 AM/MS Tagil

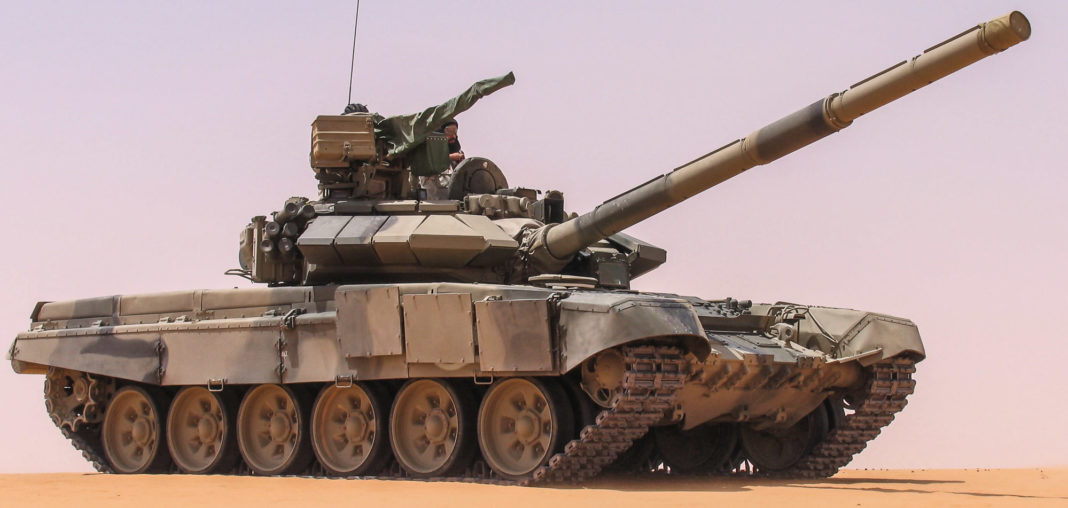

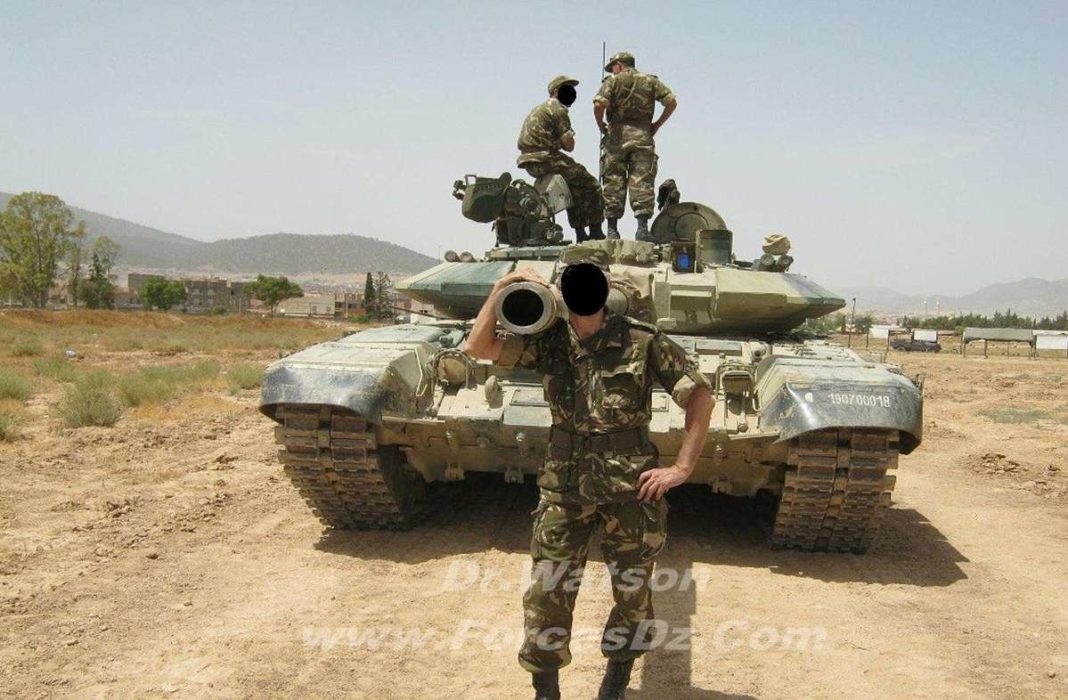

  • T-90SA aka T-90CA: è la versione per l’esercito algerino (la A sta per Algeria, la S/C per versione di esportazione) ma è in uso in poche unità anche in Turkmenistan. Gli ordini per tale carri sono iniziati nel 2005. Il T-90SA è equivalente al T-90A russo: include il sistema di fuoco 1A45T, sistema termico ESSA, pacchetti ERA, Shtora-1 ma senza sistema optronico TShU-1-7 (al posto dei due sensori ci sono pacchetti ERA). E’ inoltre presente un sistema di aria condizionata posizionato dietro la torretta in una grande scatola.

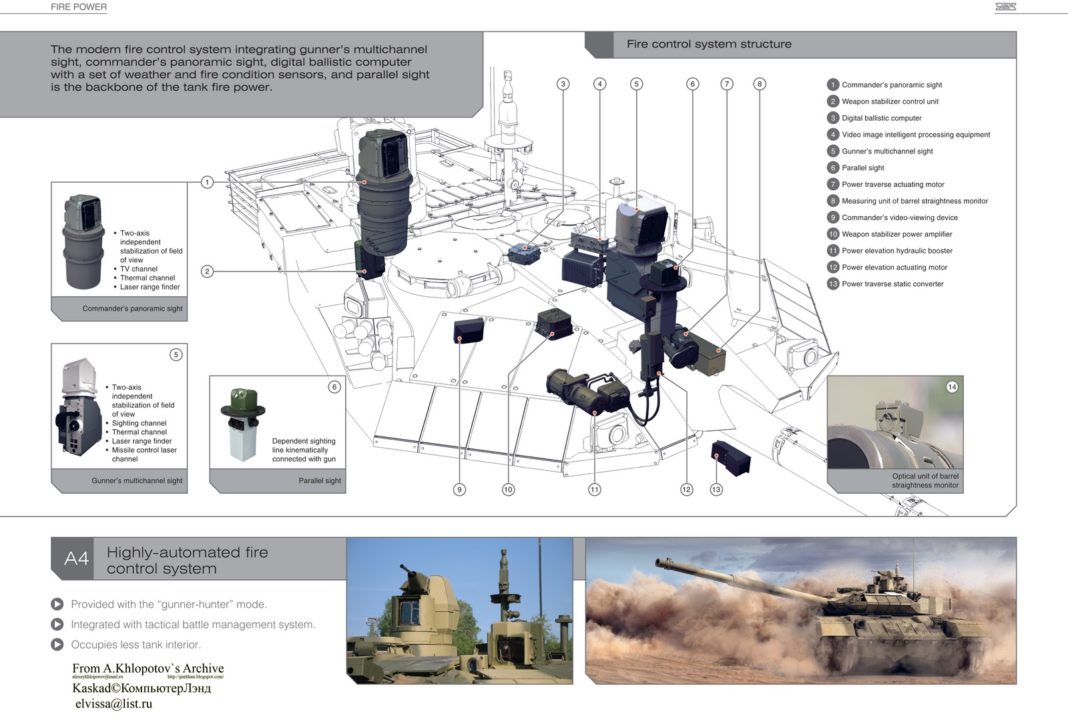

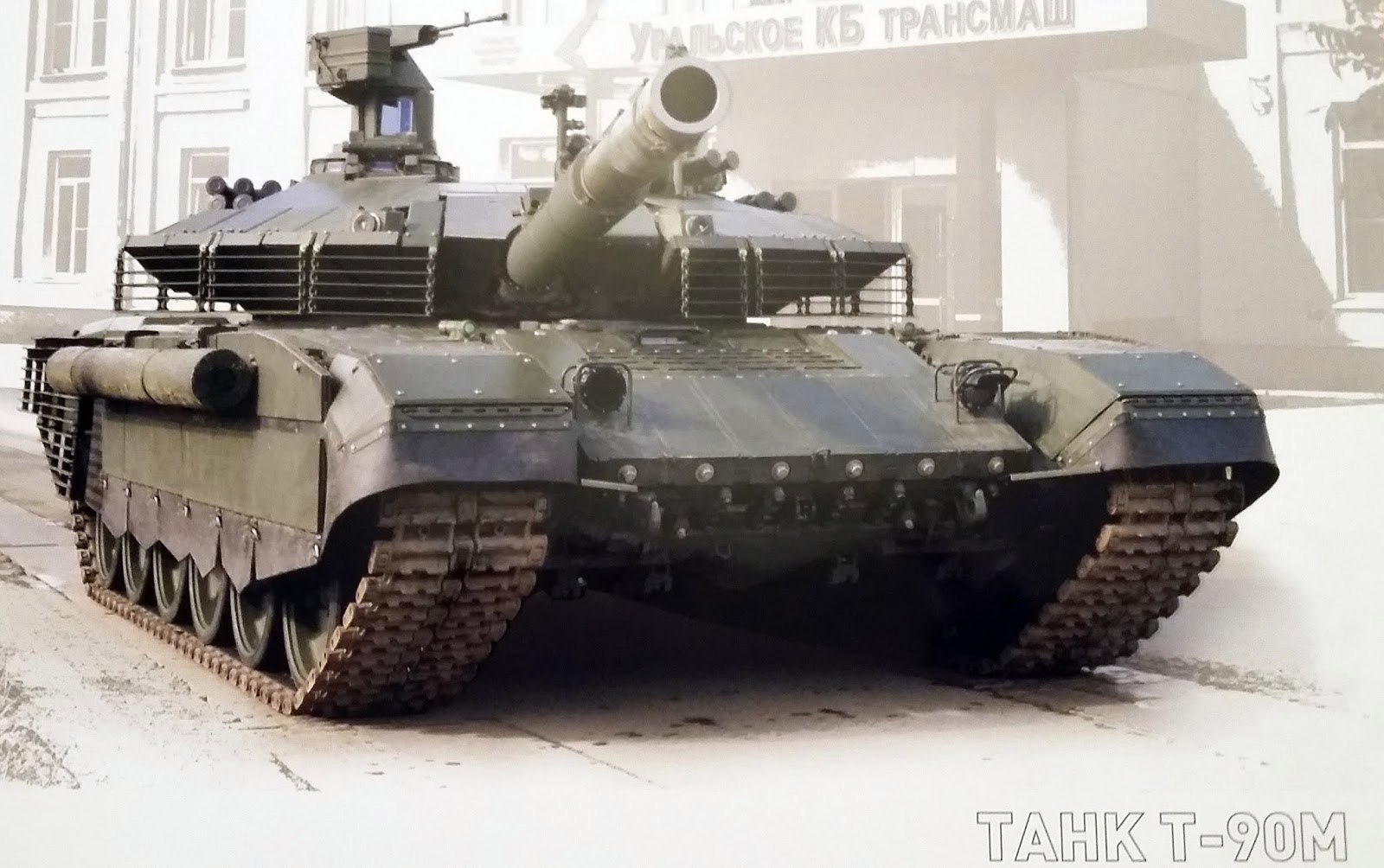

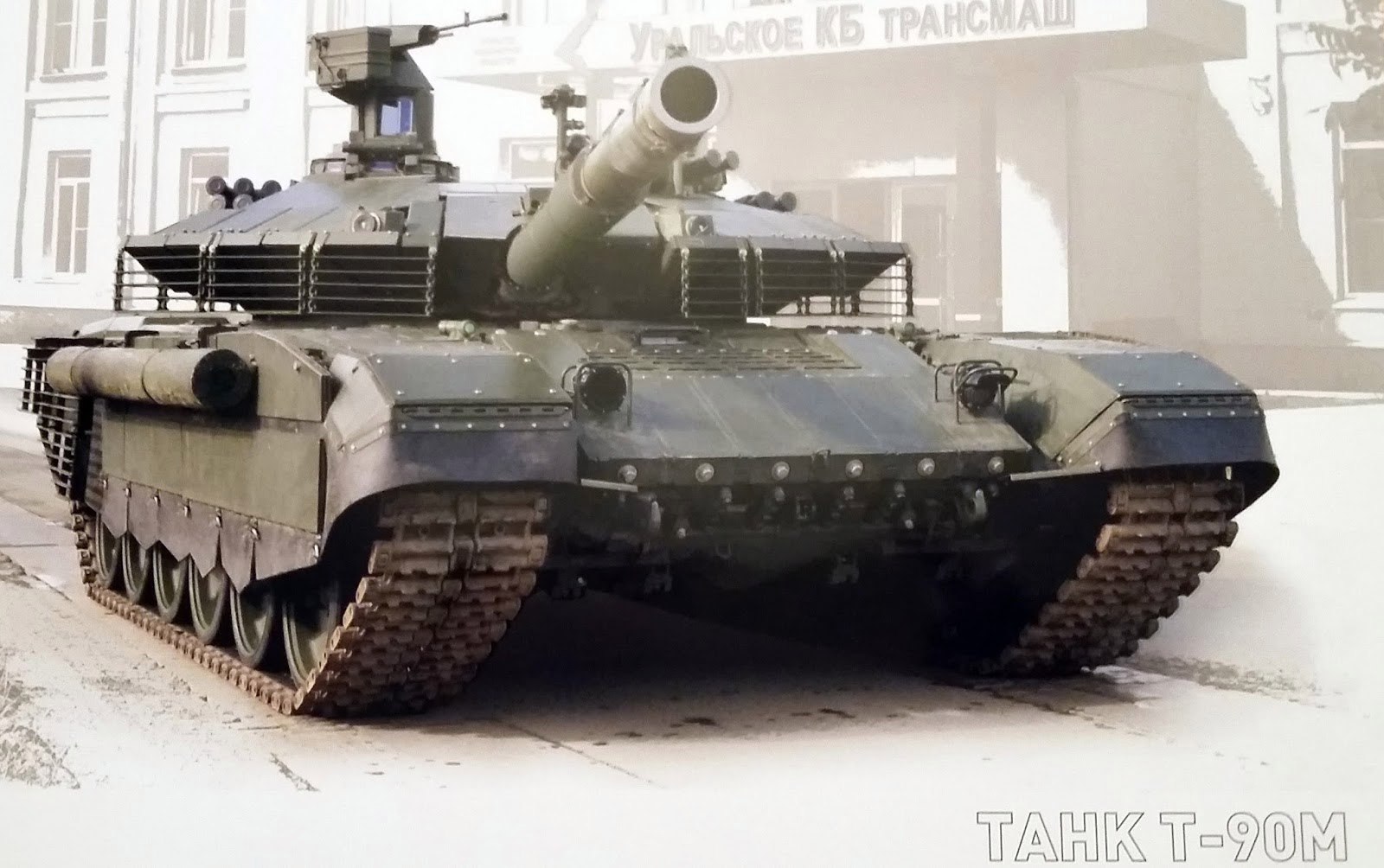

  • T-90M Proryv-3: è l’ultima versione sviluppata del T-90 che sostituirà la flotta terrestre di T-90/A dell’esercito russo. Il T-90M Proryv-3 presenta un nuovo sistem FCS (Fire Control System) e un nuovo motore che eroga 1300 hp. Inoltre tutte i pacchetti Kontakt-5 sono stati sostituiti con i più nuovi Relikt ERA. Il carro è sempre equipaggiato con il sistema optoelettronico Shtora-1.
T-90M Proryv-3 tank mbt carro armato esercito russo
T-90M Proryv-3.

Caratteristiche

Il T-90 possiede caratteristiche simili al T-72 e al T-80.

1.SHTORA

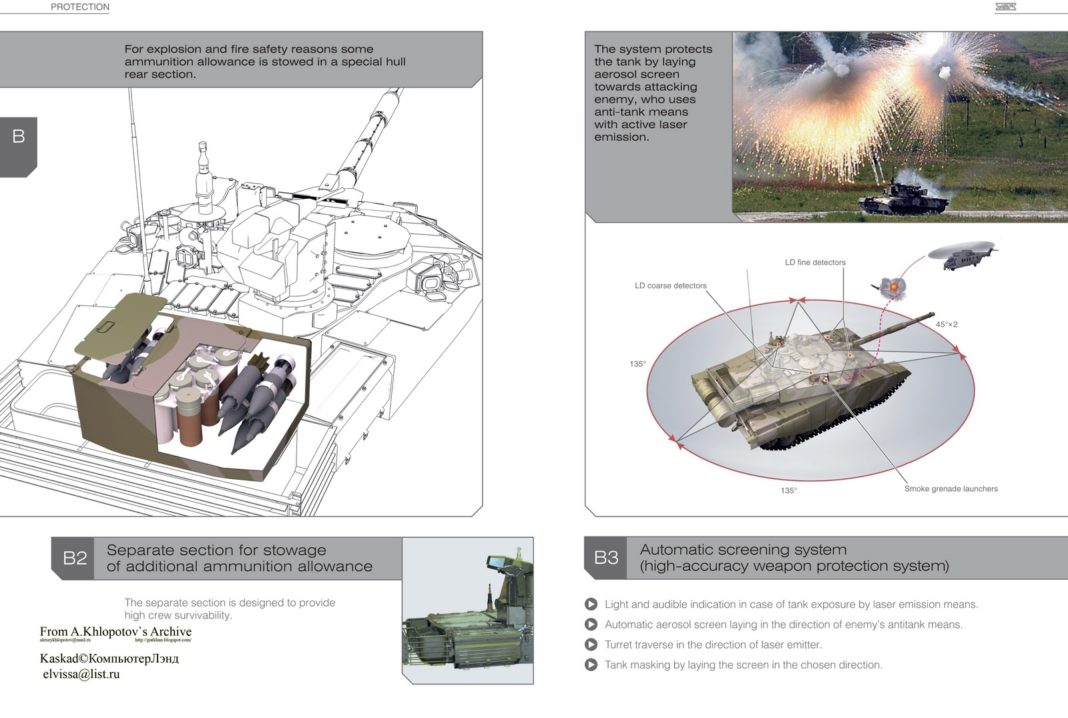

Il sistema Shtora è un dispositivo elettrottico di protezione attiva per disturbare la designazione laser e la guida di missili in arrivo (ATGM).
Il dispositivo è montato sulla torretta, precisamente sui lati del cannone principale.
shtora curtain muro sistema funzionamento
Il “muro di disturbo” del sistema Shtora
Sistema Shtora
Sistema Shtora
shtora t-90 am

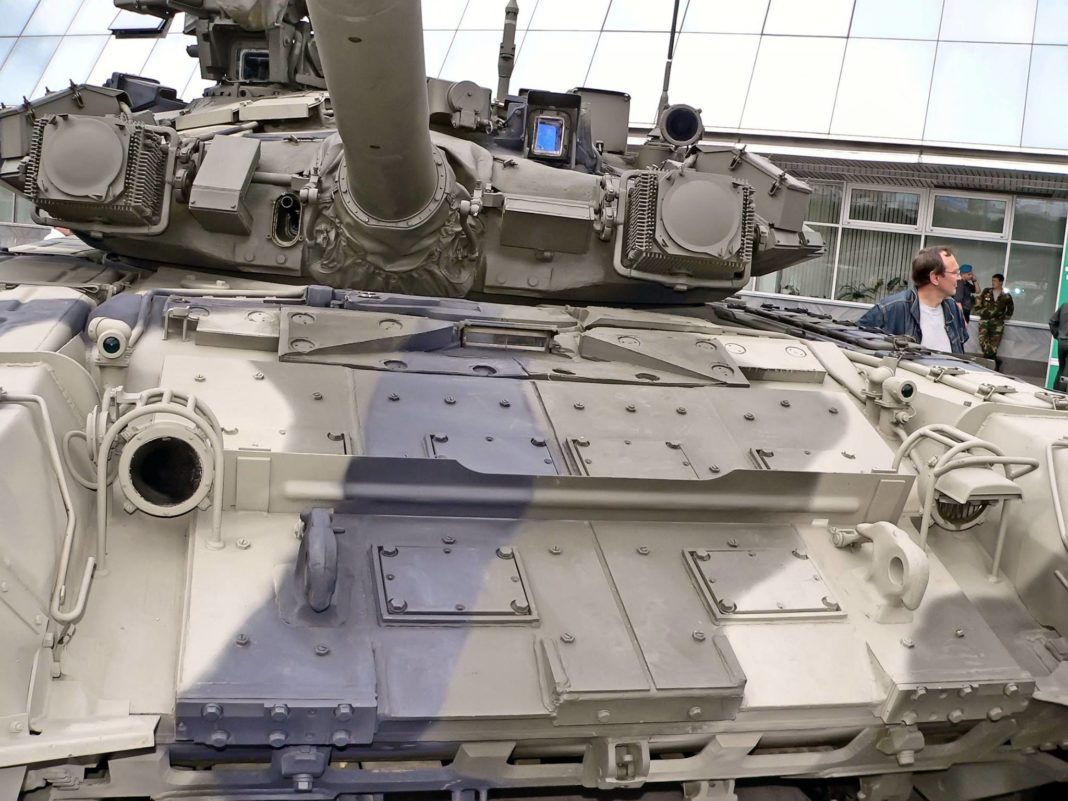

T-90AM con sistema Shtora-1

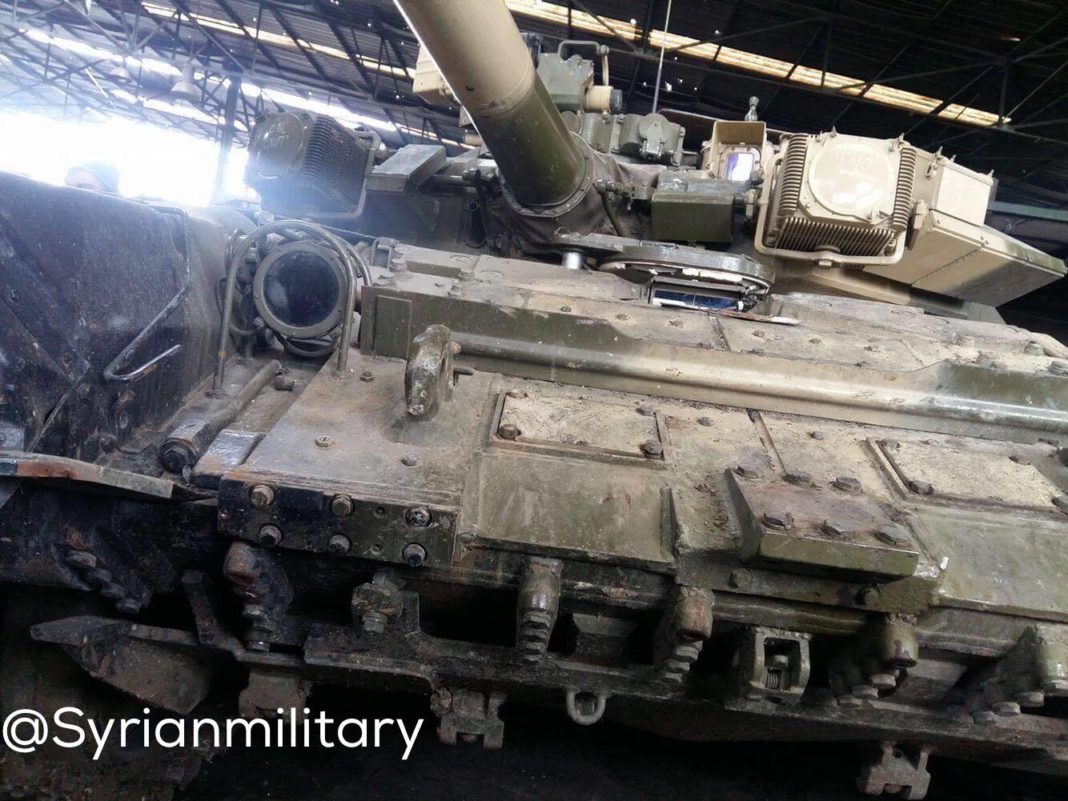

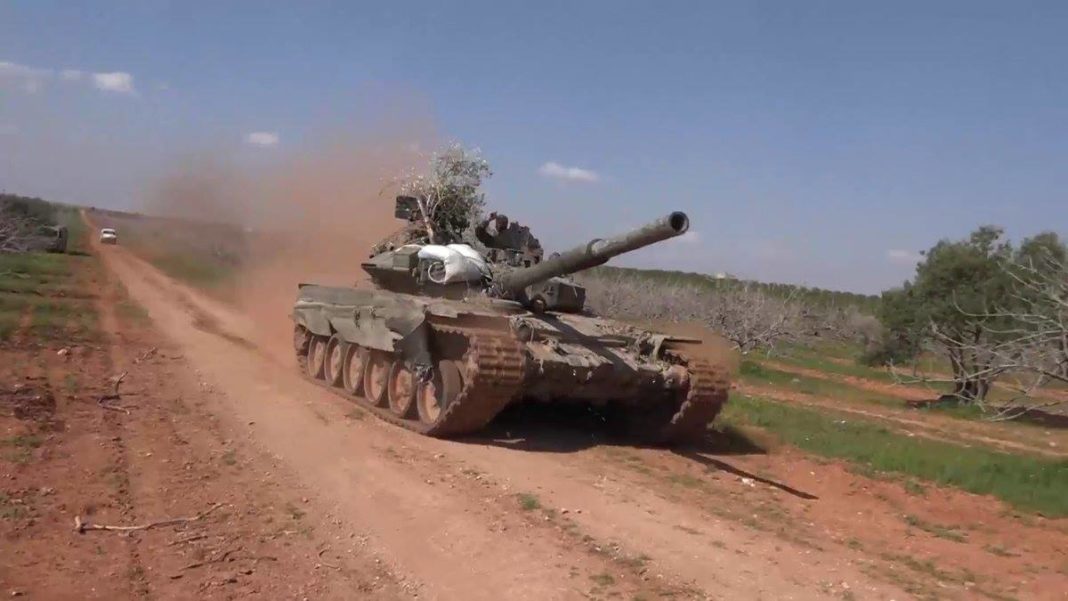

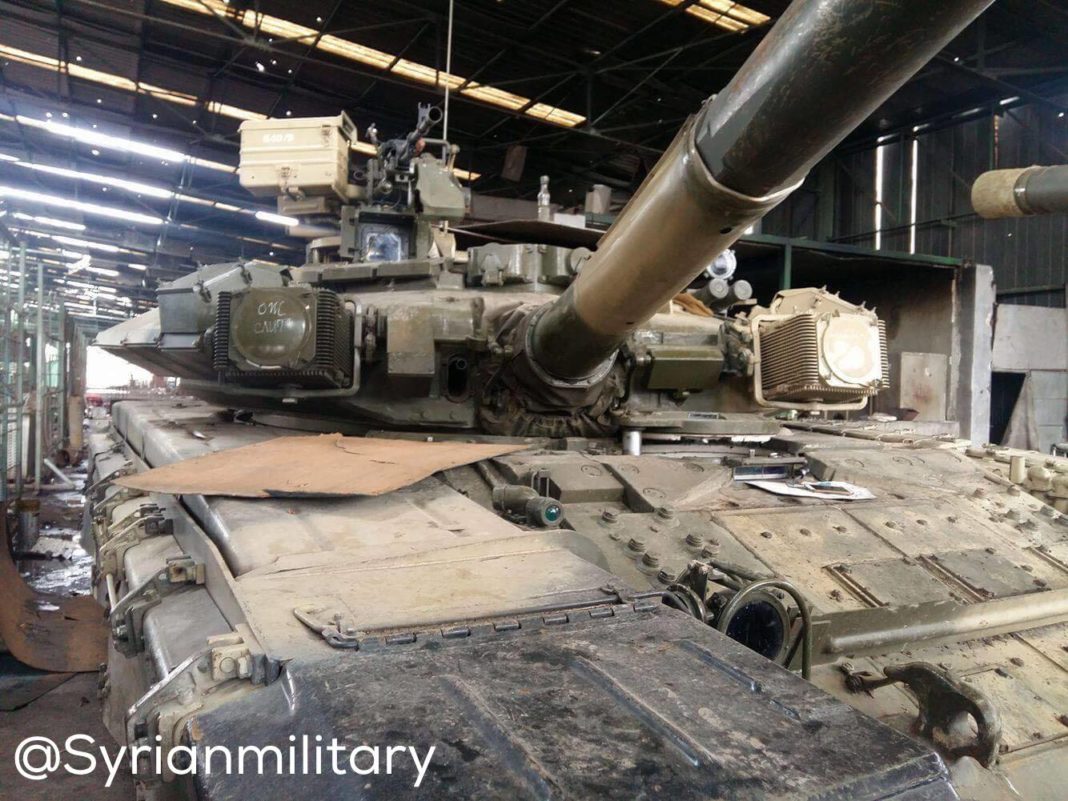

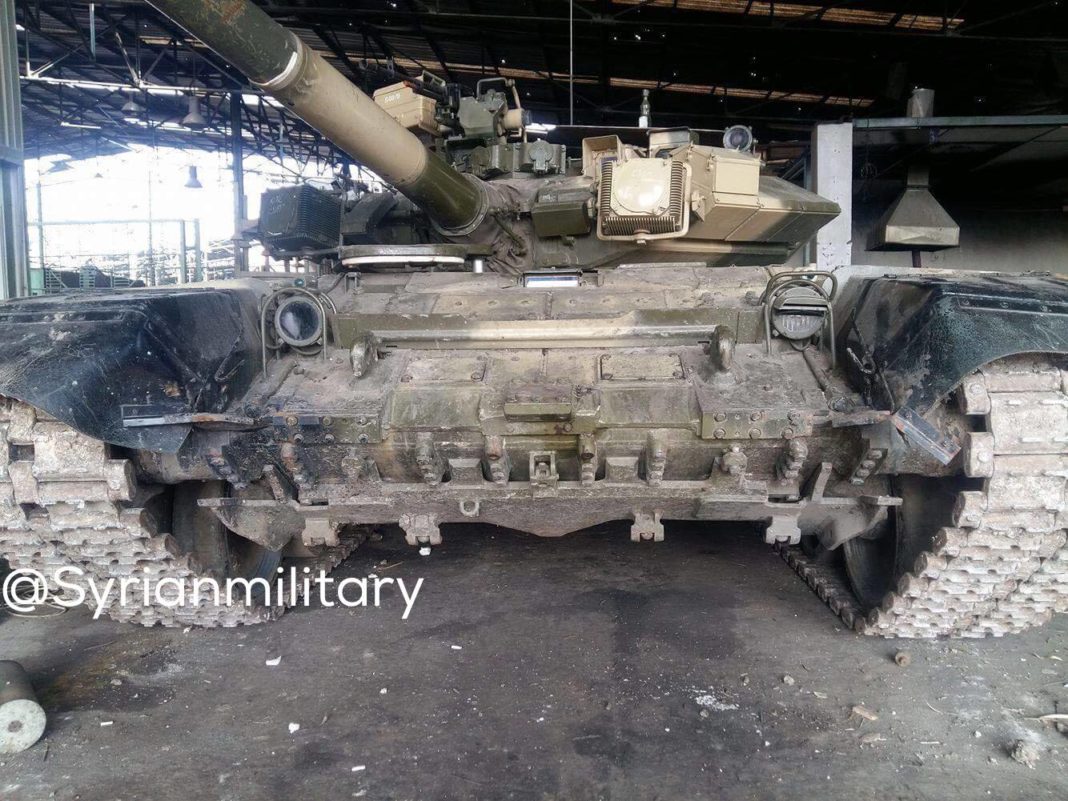

Il 26 Febbraio 2016, durante gli scontri in Siria tra ribelli ed esercito siriano, un missile TOW 2A ha colpito un T-90 AM/MS siriano (fornito dalla Russia nel Dicembre 2015 secondo questo articolo). Il carro, equipaggiato con Shtora-1, non è stato in grado di confondere la minaccia (secondo molte fonti il sistema era spento, come si evince anche dal video, in cui altrimenti si dovrebbe intravedere un “rossore” intorno al dispositivo); comunque le piastrelle ERA Kontakt-5 sono state in grado di fronteggiare la minaccia, salvando il carro, che in seguito è stato riparato.

2.ERA (Explosive Reactive Armour)

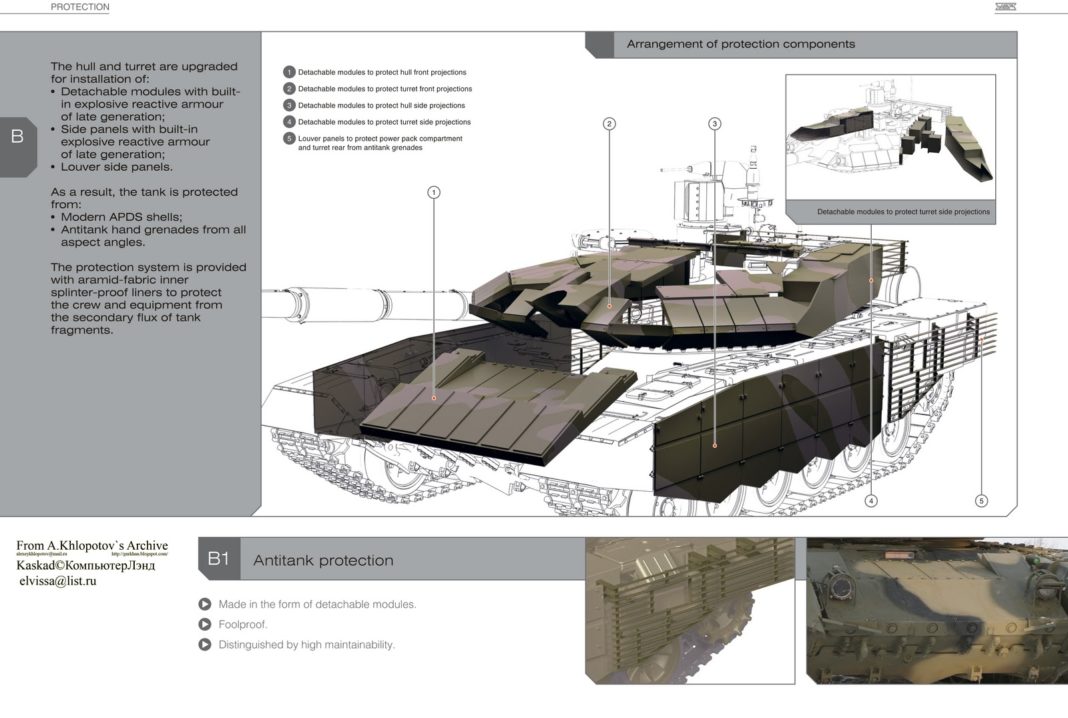

Il sistema ERA sono in uso per migliorare la protezione dei carri da APFSDS (penetratori ad energia cinetica): sui T-90 e T-72 (e sui futuri mezzi basati sulla piattaforma T-99) è  in uso il Relikt (versione aggiornata dell’ERA Kontakt-5, usato sulla serie T-80). Il dispositivo è costituito da un insieme di “piastrelle” esplosive posizionate sul carro in piu zone (lateralmente, frontalmente e anche sulla torretta); l’esplosione di una o piu di queste piastrelle a contatto di un penetratore riduce il danno provocato sul veicolo.

ERA system explosive reactive armour protezione
Sistema ERA. Un insieme di piastrelle protettive avvolgono il carro.
era reactive explosive armour funzionamento
Funzionamento di una piastrella ERA

Fonti e Immagini:
http://fas.org/man/dod-101/sys/land/docs/5T90.pdf
http://www.ipcs.org/pdf_file/issue/2047159894IB19-Mallika-T-90sBishma.pdf
http://www.cae.com/uploadedFiles/Content/BusinessUnit/Defence_and_Security/Media_Centre/Document/datasheet.tanks.training.systems.pdf
http://www.bandepleteduranium.org/en/russian-t-90-main-battle-tank
http://www.deagel.com/Main-Battle-Tanks/T-90S_a000369001.aspx
http://www.army-guide.com/eng/product114.html
http://fofanov.armor.kiev.ua/Tanks/MBT/t-90.html
https://it.wikipedia.org/wiki/T-90
http://www.army-technology.com/projects/t90/
http://www.military-today.com/tanks/t90.htm
http://www.fprado.com/armorsite/T-90S.htm
http://foxtrotalpha.jalopnik.com/what-america-can-learn-from-russias-cheap-but-deadly-t-1540829820
http://uralvagonzavod.com/products/special_products/45/
http://uralvagonzavod.com/upload/promo/JSC_Research_and_Production_Corporation_UralVagonZavod_eng.pdf
http://trishul-trident.blogspot.it/2011/09/t-90am-mbt-officially-unveilled-at.html
http://www.army-technology.com/projects/t-90ms-main-battle-tank/
http://fofanov.armor.kiev.ua/Tanks/ARM/2a46.html
http://ofb.gov.in/products/data/optical/add_40.htm

International Debut for the Russian T-90MS Tank Upgrade at DefExpo 2012


http://survincity.com/2012/05/t-90sa/

Russia unveils new T-90M «Proryv-3» main battle tank







Salva

Salva

Salva

1 COMMENTO

  1. La prima versione del carro in oggetto è il T-90 che si distingue dalla seconda versione, il T-90A, per la forma della torretta, in quanto il primo ha la torretta arrotondata del T-72B, mentre il secondo è equipaggiato con una torretta squadrata costituita da corazze saldate.
